CCD專業名詞及型號選擇

2022-10-17 16:14:32 精質視覺

  首先,要確定工業相機的接口、靶面尺寸和分辨率大小。打比方是2/3" 工業相機,C接口,500萬像素;那么我們可以先確定需要的工業鏡頭是C接口,最少支持2/3", 500萬像素以上。nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

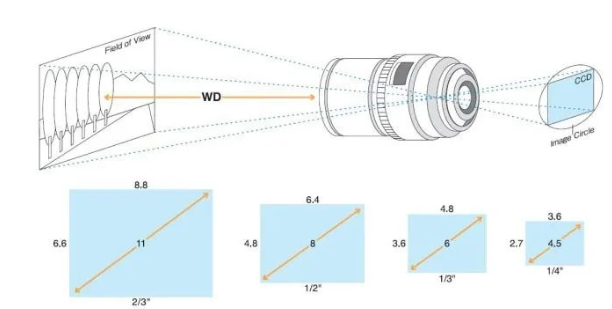

  其次,確定所要達到的視野范圍(FOV)和工作距離(WD),然后根據這兩個要求和已知的靶面尺寸計算出工業鏡頭的焦距。其計算公式為:nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  焦距f =工作距離(WD) × 靶面尺寸( H or V) /視野范圍 FOV( H or V)視野范圍FOV ( H or V)=工作距離(WD) × 靶面尺寸( H or V) / 焦距f視野范圍FOV( H or V)= 靶面尺寸( H or V) / 光學倍率工作距離WD = f(焦距)× 靶面尺寸/視野范圍FOV( H or V)光學倍率 = 靶面尺寸( H or V) /視野范圍FOV( H or V)nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  (H代表CCD靶面水平寬度,V代表CCD靶面垂直高度)nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  打比方視野是100*100mm, WD是500mm,先從工作距離確定工業鏡頭的焦距要在50mm以下,市場上工業鏡頭焦距一般是12mm, 16mm, 20mm, 25mm, 35mm, 50mm, 75mm。再結合相機靶面的大小來確定是哪個型號,工業鏡頭的焦距越小,視場角就越大,視野也就相應的更大。如果靶面為2/3" 可以選擇35mm焦距的工業鏡頭;靶面1/2" 則需要25mm焦距的工業鏡頭,或者更小,以此類推。例如:CCD2/3″(長8.8mm×6.6mm),視場范圍(長64mm×48mm)光學放大倍率=8.8/64=6.6/48=0.1375nuq機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
