2022-08-09 14:23:48 精質視覺

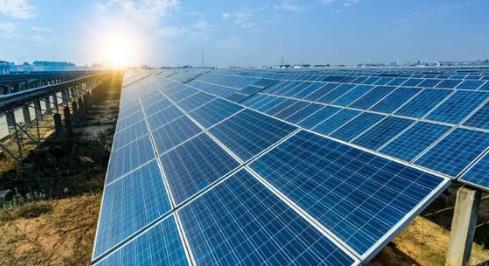

光伏玻璃是采用壓延工藝生產的平板玻璃，是太陽能電池組件的重要組成部分之一。 光伏玻璃的質量直接決定光伏組件的產品性能、壽命和發電效率。
在光伏玻璃的生產過程中，不可避免地會產生氣泡、開口氣泡、結石、結晶線等常見缺陷。為了保證光伏玻璃的透光率、強度和安全性等要求，在出廠前必須對光伏玻璃進行缺陷檢測，以免造成資源損失。
光伏出廠檢驗方法可分為人工檢驗和設備檢驗。目前大部分廠家都采用人工檢測，但存在如下諸多弊端。
(1)檢測工作效率低。光伏玻璃公司生產線的拉引速度發展一般在340m/h以上，且玻璃是連續進行生產，人工智能檢驗方法速度慢檢測不及時，容易出現漏檢。
(2)無法保證檢查結果的一致性。 人工測試的結果容易受到工人熟練程度和工作條件的影響。 光伏玻璃生產線連續生產，廠房溫度高，噪音大，工作條件艱苦。 工人的工作狀態容易受到工作時間和外部環境的影響，導致測試結果不穩定。
(3)用工管理成本逐年增加。近年來，我國社會人口紅利逐漸弱化，國內生產工廠工人流動性大，招工難，用工貴等問題日益凸顯，尤其是春節前后，企業通過各種學習相關教育支出、運營公司成本可以增加，企業用工成本逐年增加中。
因此，越來越多的廠商開始嘗試設備檢測方案，穩定、準確、高效的光伏玻璃表面在線檢測設備成為廠商的首選。玻璃制造商迫切需要能夠實現自動化和高精度視覺檢測的設備。
光伏玻璃原片表面在線檢測技術系統管理工作原理
光伏玻璃板表面在線檢測系統主要由以下部分組成：
光源: 包括1個透射光源和2個反射光源，分別產生透射光和2個不同角度的反射光。
和照相機鏡頭:它接收由光源產生的三個通道的光，并對檢測表面成像。一般使用8K或以上的線性相機。
服務器：中央樞紐，負責對收集的圖像數據進行管理缺陷檢測及分類，是整個系統設備的處理技術中心。
防塵裝置：光伏玻璃生產車間粉塵較大，最大限度增加，粉塵干擾小。
視覺柜: 安裝和搭建在線檢測環境，同時保護視覺元件。
標記裝置:用噴墨的方式對檢測設備檢測出的缺陷進行標記，不同的缺陷可以標記為不同的標記。
無錫精質視覺科技有限公司在機器視覺行業有多年的經驗，在機器視覺的應用方面有多年的經驗，光伏玻璃原片表面可以在線分析檢測技術系統的關鍵部件是相機和光源模組，鏡頭根據光源照射缺陷后所成像的不同形狀特性，對缺陷問題進行研究判斷。透射光源主要包括用于通過檢測氣泡、結石、劃傷等缺陷，反射光源主要方法用于檢測玻璃材料表面存在缺陷，如開口泡、輥傷、凹凸等缺陷。以上兩種光源都是我們根據光路發生時間變化，從而影響進行風險識別的。
