新能源電池極片檢測

2022-07-29 14:09:53 精質視覺

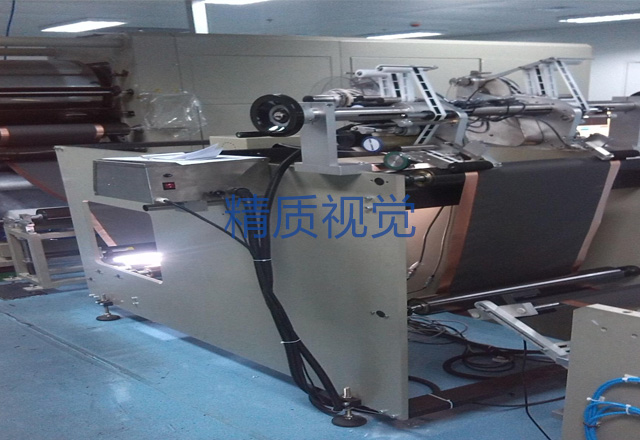

　　新能源電池極片檢測，要求電池極片外部的破損能清晰可見，左右雙側的損壞處也要檢出，同時還要能夠看出損壞的程度。

　　?檢測效果成像效果好，受損處能夠與其他部分形成鮮明對比，也能夠通過圖像基本區分受損類型和受損程度。

　　除了機損導致的劃痕等損傷，撕裂傷也能明顯區分出來，極細微的損傷也能檢測并區分開。

　　?方案核心高分辨率遠心鏡頭高分辨率遠心鏡頭，放大倍率范圍0.8～8倍(常用倍率區間，其他倍率需定制)，標準C口設計，最大兼容2/3傳感器。工作距離40~220mm，可特別設計實現更遠工作距離;采用無窮遠光學系統，整個視場均可獲得出色的像質。系統幾乎消除了色像差和失真，圖像亮麗清晰，具有高對比度，高分辨率。

　　受限空間應對方案，遠心系統和同軸光系統等多種選擇，可以根據場景和預算自由組合。

　　遠心度小于0.2°，畸變小于0.3%，極高的性?xún)r(jià)比，適合大批量檢測的使用場合。光源方案中使用的是紅外條形光源。條形光源是大面積、長方形工件檢測的首選光源，特別適合大尺寸特征的成像場合運用。

　　其尺寸、照射角度、顏色等都可以根據需求定制。光源本身采用高密度LED陣列，均勻性好，如對光源均勻性有更高要求，可以選配漫射板，使光線均勻擴散。
