2022-07-23 10:27:06 精質視覺
一、難點檢測
目前，對于電池缺陷檢測的傳統方法是人工測量和判斷。機器視覺的檢測系統可以克服人工檢測的缺點，如電池檢測結果受檢測人員主觀意愿、情緒、視覺疲勞等人為因素的影響，從而使檢測結果標準、可量化，提高整個生產系統的自動化程度;既節約了人力成本，也避免人為統計數據所帶來的錯誤。其中，如何突出缺陷、提取有用信息是視覺處理難點所在。 今天和大家分享鋰電池封邊缺陷檢測的案例，在鋰電池的實際生產中為防止電池漏液，造成安全事故，鋰電池封邊檢測應做到： 1、檢測電池是否封邊完好; 2、封邊到電池邊緣的距離，以及是否存在褶皺。

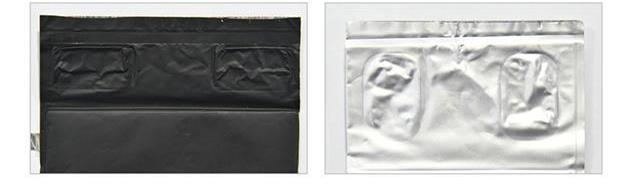

工件有銀色、黑色2種顏色，銀色工件反光性較強，要求光源的均勻性比較好，在檢測褶皺時易與背景區分。
二、視覺檢測硬件系統

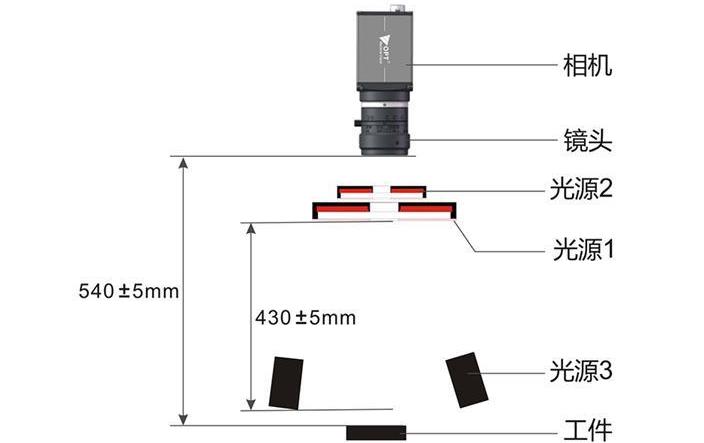

實驗環境采用自行搭建的模擬現場環境。如圖3所示：實驗采用的視覺檢測系統主要由相機、鏡頭及光源組成。相機分辨率為3840×2748像素。鏡頭采用高清晰1000萬像素級定焦鏡頭(OPT-C3514-10M)，鏡頭工作距離為540±5mm，視場100mmx75mm。實際運用中，光源需采用高角度進行打光，采用了OPT-RI系列環形光源OPT-RI18000-R與 OPT-RI10015-R相結合打光，突出鋰電池的三維信息，有效解決對角照射陰影問題，也能克服光源亮度不夠的情況，光源的均勻性可以得到保證。同時采用OPT-LI系列OPT-LI21222-W條形光源， 從側面進行打光可增強褶皺與背景之間的對比度，更好的突出缺陷部分。OPT視覺檢測硬件系統可嵌入式的安裝在所需檢測工位上，基本無需對原有設備進行改造。
▲圖3 鋰電池缺陷檢測示意圖
三、獲取圖像

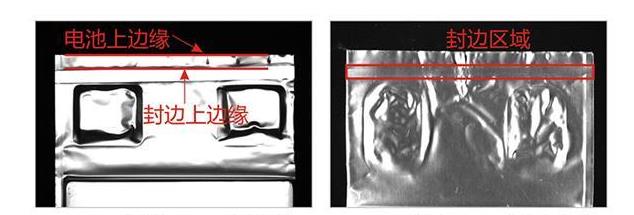

獲取圖像要點：
1、需抓取電池封邊的上邊緣與電池上邊緣，通過測量?jī)烧咧g的間距，來判斷封邊是否有偏移(如圖4所示);
2、需抓取電池封邊上的褶皺，來判斷是否封邊完好(如圖5所示)。
四、軟件檢測說明
OPT旗下品牌SCI的SciSmart智能視覺軟件是基于Windows系統的圖像處理軟件，具有圖形化操作界面，包含多種圖像處理功能，可對圖像內容進行多種運算以及疊加處理，使其達到理想效果。
4.1 檢測封邊距離

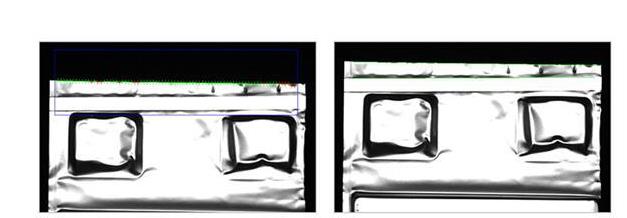

鋰電池封邊檢測時，受到各種褶皺影響局部反光效果不均勻，因此普通軟件方法檢測距離時容易受到平整度和背景整潔度的影響。通過SciSmart智能視覺軟件各種圖像算法疊加可將干擾因素過濾，只保留需要的部分。檢測結果如圖：
4.2 褶皺檢測 因褶皺檢測特征相對邊緣不夠明顯，干擾因素更多，檢測難度較大。但通過SciSmart智能視覺軟件合理的圖像運算疊加，可得到需要的圖像效果，甚至在特征不明顯時也可將其突顯出來。

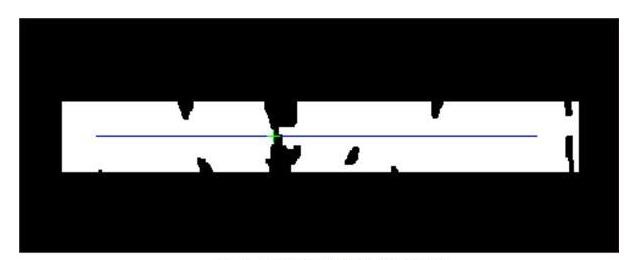

由于打光效果差異，產品圖像效果整體趨向于平面化，褶皺相較于其他打光方式更為明顯，經SciSmart智能視覺軟件合理的圖像處理運算，褶皺部位顯示為黑色連通的鐘乳石效果，檢測其連通性即可判斷褶皺。
本文主要以鋰電池進行作為實驗對象，結合SciSmart智能視覺軟件，完成對鋰電池封邊缺陷檢測。通過仿真確定以中值濾波為基礎的各種解決方法。深入研究了圖像的處理算法，其中包括圖像提取、中值濾波、二值化等步驟。最后通過邊緣模板匹配的相似度值對比，檢測到鋰電池的封邊是否偏移、判斷褶皺等問題。該方法還可用于其他行業對缺陷進行檢測的項目中。
