金屬表面缺陷類型與難點

2022-07-19 10:21:38 精質視覺

　　目前，金屬缺陷檢測已被利用來滿足業界的預定質量要求，因此，近年來，金屬表面缺陷檢測引起了越來越多的興趣，并在工業應用中對質量控制取得了積極的進步。

　　但是，金屬表面缺陷檢測很容易受到許多環境因素的影響，例如金屬在生產加工過程中大致分為八大工序，其中冷加工(機械加工、冷軋、冷鍛、沖壓等)和熱加工(鑄造、熱扎、鍛造、焊接、熱處理等)過程中是最容易產生缺陷瑕疵的。

　　典型瑕疵有：氧化、脫皮、漏涂、水紋印、折痕、凹凸、銹斑、刮傷、壓傷、輥印、氣泡、輥點、麻點、未涂漆、縮孔、雜質、纖維、油漆渣、爆漆、腐蝕、褶皺、異物壓入、黑點、黑斑、油斑、色差等。

　　這些因素大大增加了表面缺陷檢測的難度。

　　金屬平面材料的在線表面缺陷檢測在生產過程中面臨以下嚴峻挑戰：

　　(1)高表面反射率：鋼，鋁，銅帶和其他極薄帶的表面光滑，并且它們的高表面反射率易于帶來較高的光影區域;然后，灰度值不一致的現象增加了錯誤邊緣檢測的可能性。

　　(2)偽缺陷干擾：偽缺陷(例如水滴，水布，雨水線，水霧以及在層流冷卻過程中產生的其他實際缺陷)會導致檢測設備頻繁出現誤報。

　　(3)隨機彈性變形：由于連續的軋制設備振動，軋制速度差，側導板異位，軋制速度波動，類大氣湍流效應等原因，隨機彈性變形會在電荷耦合器件(CCD)相機產生隨機圖像失真。

　　(4)海量圖像數據：現實世界中生產線的高速，卷材更換的快節奏以及熱軋機中對細微缺陷檢測的需求，使得圖像采集前端連續生成大量圖像數據，其峰值速度高達5.12 Gbps ，這要求檢測算法必須在檢測精度，計算和可靠性之間達到良好的平衡。

　　在不同的工藝中，不同類型的工業設備的工藝操作使表面紋理有很大的差異，相應的金屬板和帶材也具有不同的檢測難度。

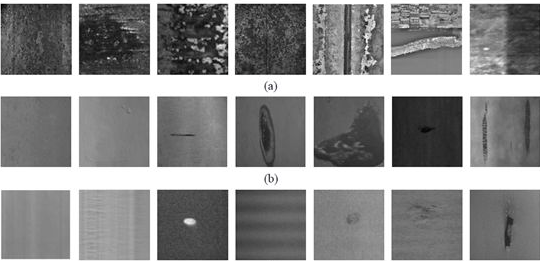

　　下圖列出了金屬平面材料的三個典型表面圖像。

　　左側是無缺陷的圖像，右側顯示了幾個典型的缺陷或偽缺陷圖像，例如鱗片，渣痕，裂紋，劃痕，毛刺和連鑄坯表面上的照明不均勻;在熱軋帶鋼表面上有輥痕，劃痕，夾渣，夾雜物，孔洞和氧化皮;冷軋帶鋼表面的酸洗，腐蝕，波紋，污點，凹坑和孔。
