基于機器視覺的高反光工件視覺檢測方案

2022-10-27 14:14:21 精質視覺

　　金屬工件作為制造業中不可或缺的重要組成部分，其表面瑕疵不但影響美觀，更會影響工件的使用性能，使產品安全性降低，由于這些工件表面光滑，同時具有高反光等特性，檢測時會影響被測物的特征提取，無論是人工檢測還是機器檢測都有很大的難度。

　　為了解決高反光金屬工件表面缺陷檢測的問題，精質視覺通過視覺開放實驗室中龐大的視覺檢測資源庫，快速出具了視覺解決方案，并進行了評估與驗證。

　　該方案區別于傳統的視覺算法，優化后的算法可有效地解決圖像采集時出現的高反光問題，同時可識別出產品劃痕、裂紋、凹坑等缺陷類型，提供了更高的準確性，為后續的缺陷檢測提供數據支持，提高生產效率。

　　高反光金屬工件表面缺陷檢測案例

　　項目需求

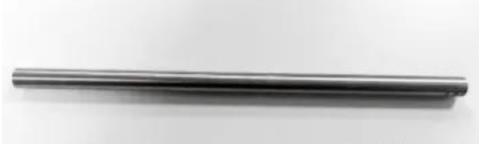

　　客戶待檢測產品為鈦合金材質棒材，檢測長度為215mm，直徑約10mm，需要檢測產品表面裂紋、坑點、表面啃傷、表面氧化皮等缺陷。檢測時產品直線通過，并需要>6米/分鐘。

　　圓柱類金屬件表面缺陷分布具有隨機性和多樣性，而金屬件的表面紋理分布無規律，在缺陷檢測時容易產生干擾，使得工件圖像中夾雜較多的高光噪聲，從而提取出很多虛假的目標缺陷，最終造成誤檢。

　　針對這一系列問題，精質視覺設計的專用光源系統和光照方式，可以完美地解決高反光造成的噪聲問題。該系統獨特的照明設計充分解決了金屬表面的反光問題，即便是肉眼不易發現的細小缺陷也可輕松檢測出來。

　　產品檢測評估

　　由于工業現場環境復雜，任何一個小的變動都可能會涉及到整個項目的改造，從而導致項目周期長，實施成本高。精質視覺根據工業現場情況，搭建了一套設計合理，運行穩定，安全可靠的高反光金屬工件檢測系統。

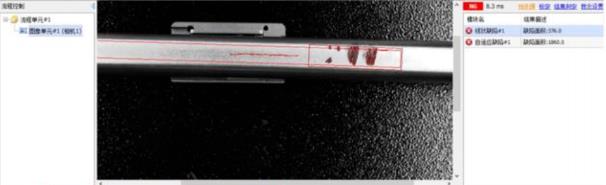

　　該系統采用了更加可靠的智能視覺算法，即使在光照有微小變化的同時，也能保證各種缺陷都能準確的被檢測出來。
