高精度針孔檢測設備
More >>
2022-10-20 11:18:28 精質視覺
無錫精質視覺科技有限公司自成立以來一直專注于視覺檢測技術的研究和應用，旨在幫助各行業企業提升產品質量，降低生產成本，實現產品質量檢測的自動化和信息化。一直以來，精質視覺專注于高水準的光學信息技術企業服務，并將自主研發生產技術管理作為一個核心競爭力，不斷根據中國市場所需，創新研發出適應性產品，滿足不同客戶要求。公司企業核心技術產品主要包括：薄膜表面瑕疵在線檢測管理系統，無紡布污點檢測儀，紙病在線檢測信息系統，帶鋼表面瑕疵檢測控制系統等。
薄膜作為包裝材料的主要形式，已經成為工業產品不可或缺的原材料。隨著現代膠片生產的要求越來越嚴格越來越多的企業開始重視生產過程和質量控制?？捎捎谏鐣?huì)生產技術工藝及現場工作環境等影響，容易造成薄膜表面出現黑點、晶點、麻點、破洞、線條、褶皺、蚊蟲、劃傷等瑕疵，不僅可以影響因素嚴重薄膜產品的外觀，更是給企業管理帶來市場經濟利益損失。只有在生產發展過程中可以及時檢出薄膜材料表面的瑕疵存在缺陷，從生產的根源來消除瑕疵，控制和提高以及薄膜的表面進行質量，才是最行之有效的辦法。

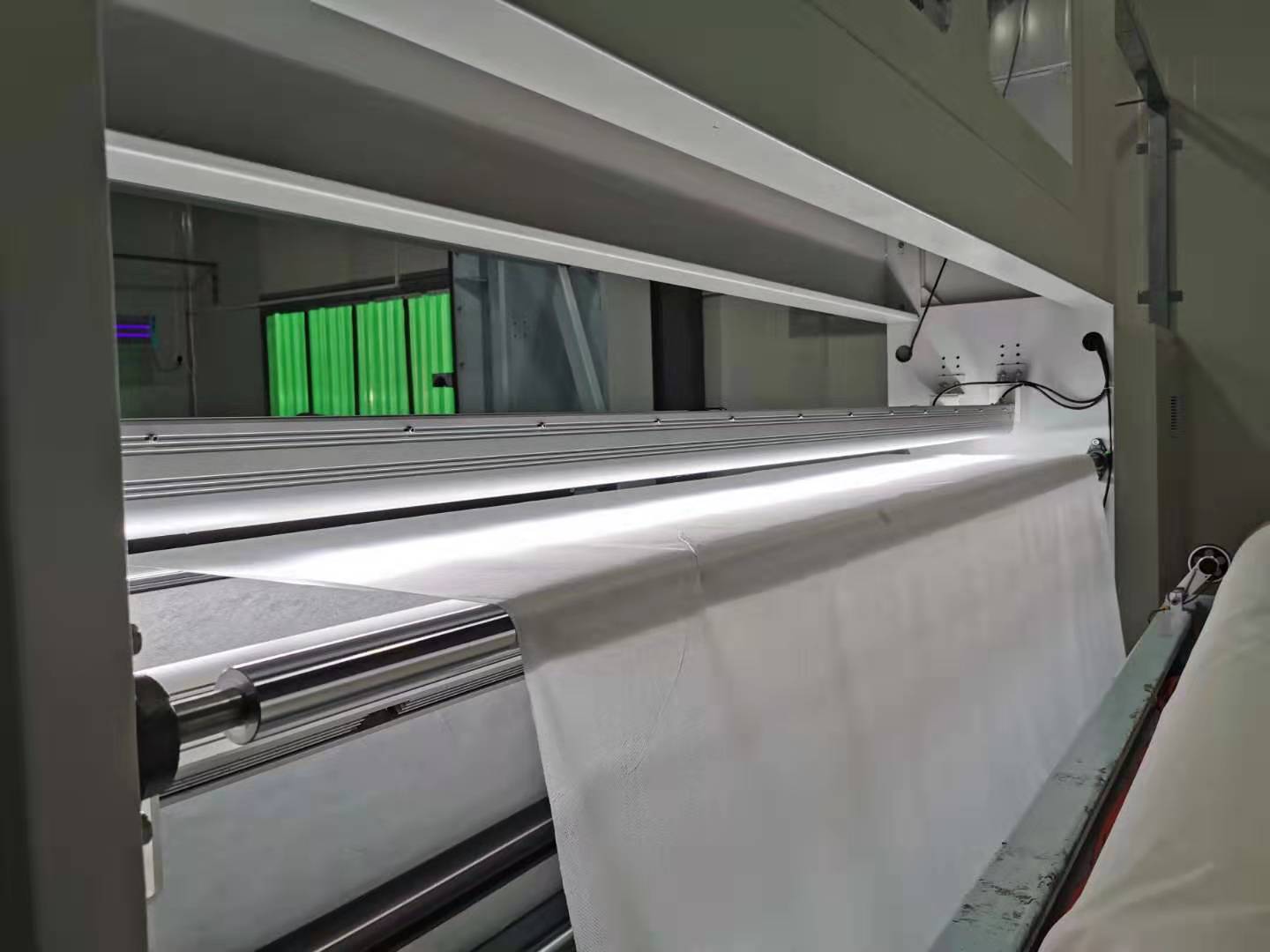

傳統的人工目視檢測方法，如速度慢、精度低、疲勞等已遠遠不能滿足工業生產高速化、高分辨率和無損檢測的要求。基于CCD的精譜測控薄膜瑕疵在線檢測儀與傳統的人工肉眼檢測相比，具有快速、可靠、準確的優點，實時在線檢測，自動報警并顯示當前瑕疵的具體信息，以便及時進行處理。同時，系統根據產品批次號自動保存每批產品的檢測報告，便于后續查詢調用。從而實現了產品質量的評級分類、客訴的有據追溯，有效的節約了人工成本，提高了產品質量。因此薄膜瑕疵在線檢測系統成為高速薄膜生產線中不可或缺的檢測設備。
薄膜瑕疵檢測原理：
視覺系統的輸出并非圖像視頻信號，而是經過運算處理之后的檢測結果，如尺寸數據。1.機器視覺就是用機器代替人眼來做測量和判斷。首先，CCD相機用于將被捕獲的對象轉換成圖像信號，該圖像信號被傳輸?shù)綄Ｓ脠D像處理系統，并根據像素分布、亮度、顏色等信息轉換成數字化信號。
圖像系統對這些信號進行各種運算來抽取目標的特征，如：面積、長度、數量、位置等。面積、長度、數量、位置等;最后，根據預設的容許度和其他條件輸出結果，如：尺寸、角度、偏移量、個數、合格/不合格、有/無等。上位機(如PC和PLC)實時獲得檢測結果后，指揮運動系統或I/O系統執行相應的控制動作(如定位和分類)
智能相機通常由圖像采集單元、圖像處理單元、圖像處理軟件、網絡通信裝置等組成，各部分的功能如下所示:
(1) 圖像采集單元 在智能相機中，圖像采集單元相當于普通意義上的CCD/CMOS相機和圖像采集卡。它將光學圖像轉換成模擬/數字圖像并將其輸出到圖像處理單元。
(2) 圖像處理單元：圖像處理單元類似于圖像采集/處理卡。它可以實時存儲圖像采集單元的圖像數據，并在圖像處理軟件的支持下對圖像進行處理。
(3) 圖像處理軟件 圖像處理軟件主要在圖像處理單元硬件環境的支持下，完成圖像處理功能。如幾何邊緣的提取、Blob、灰度直方圖、OCV/OVR、一維碼/二維碼，簡單的定位和搜索等。在智能相機中，以上分析算法都封裝成一個固定的模塊，用戶可直接通過應用而無需進行編程。
(4) 網絡通信裝置 網絡通信裝置的智能相機的重要組成部分，主要完成控制信息、圖像數據的通信任務。智能相機一般均內置以太網通信技術裝置，并支持通過多種教學標準以及網絡和總線協議，從而使多臺智能相機構成更大的機器學習視覺信息系統。
我們提供的精譜測控PE膜表面瑕疵檢測系統銷售安裝服務流程如下：
1.根據企業客戶現場設備環境，進行系統總體方案設計和報價;
2.根據設計方案確定系統硬件選型和檢測軟件評估;
3.在線薄膜表面檢測系統設備安裝，調試和售后服務。
(精質視覺有實驗室平臺樣機，歡迎帶樣品現場檢測)
