【概述】kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
鋁件孔洞檢測是典型的機器視覺系統,系統由工業數字相機、工業鏡頭、機器視覺光源、檢測軟件、工控機等組成。kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
【檢測要求】kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
1、檢測目標:鋁件;kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
2、檢測內容:孔的大小,孔的位置,孔的毛刺;kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
3、工件材質:鋁;kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
4、尺寸:工件整體外形尺寸:230*100*40,檢測部分尺寸:230*65.4,孔大?。?.0~2.4,孔間距(中心距)18;kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
5、檢測精度:0.1mm;kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
【檢測原理】kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
1、檢測目標:對產品上的孔洞進行尺寸測量,其中標準孔徑大小為51.85,公差正負0.05。kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
2、檢測方式:采用背光源照射的方式,通過相機可得到產品的清晰輪廓圖像。kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
3、軟件檢測原理:通過輪廓識別及圓擬合的方式可得到孔洞的直徑信息,并將檢測值與標準值進行比對,若超出公差范圍則輸出NG(不合格)信號,若符合公差要求則出差OK(合格)信號。kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

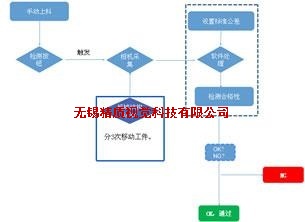

【檢測流程】kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

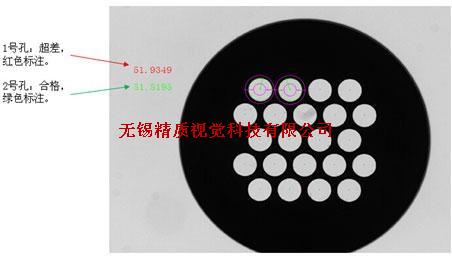

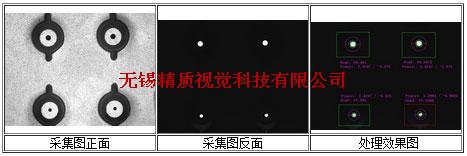

【檢測效果】kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
kyS機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
